ICT测试仪
您所在的位置:首 页产品中心ICT测试仪

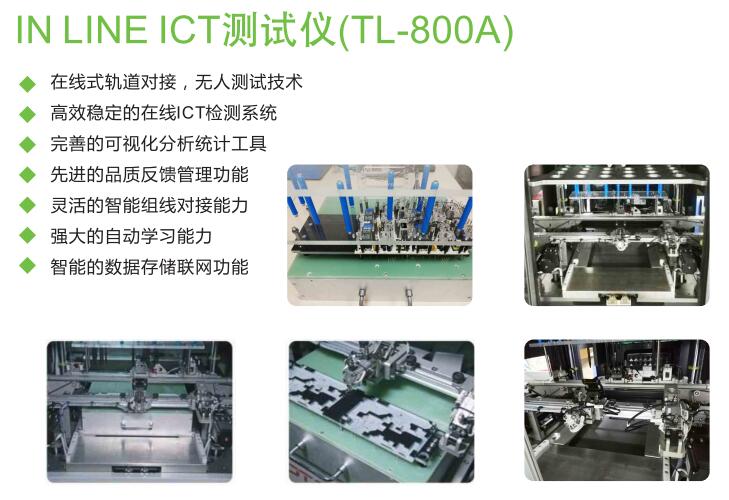

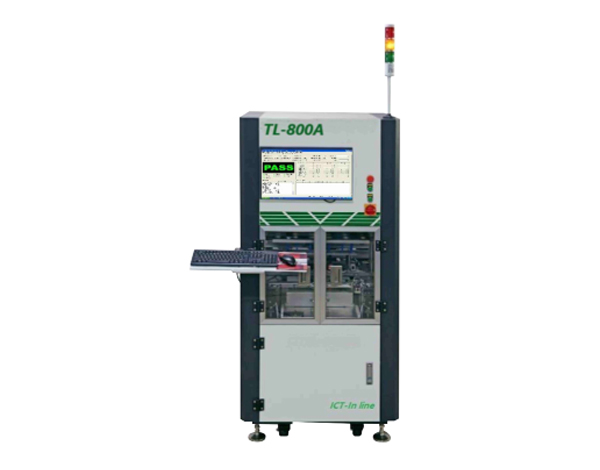

TL-800A(在线型ict测试仪)
◆在线式轨道对接,无人测试技术
◆高效稳定的在线ICT检测系统
◆完善的可视化分析统计工具
◆先进的品质反馈管理功能
◆灵活的智能组线对接能力
◆强大的自动学习能力
◆智能的数据存储联网功能


在线型ict检测机,ICT,In-Circuit Test,是通过对在线元器件的电性能及电气连接进行测试来检查生产制造缺陷及元器件不良的一种标准测试手段。它主要检查在线的单个元器件以及各电路网络的开、短路情况,具有操作简单、快捷迅速、故障定位准确等特点。


 飞针ICT基本只进行静态的测试,优点是不需制作夹具,程序开发时间短。针床式ICT可进行模拟器件功能和数字器件逻辑功能测试,故障覆盖率高,但对每种单板需制作专用的针床夹具,夹具制作和程序开发周期长。1.2 ICT的范围及特点检查制成板上在线元器件的电气性能和电路网络的连接情况。


能够定量地对电阻、电容、电感、晶振等器件进行测量,对二极管、三极管、光藕、变压器、继电器、运算放大器、电源模块等进行功能测试,对中小规模的集成电路进行功能测试,如所有74系列、Memory 类、常用驱动类、交换类等IC。


在线型ict检测机通过直接对在线器件电气性能的测试来发现制造工艺的缺陷和元器件的不良。元件类可检查出元件值的超差、失效或损坏,Memory类的程序错误等。对工艺类可发现如焊锡短路,元件插错、插反、漏装,管脚翘起、虚焊,PCB短路、断线等故障。测试的故障直接定位在具体的元件、器件管脚、网络点上,故障定位准确。


对故障的维修不需较多专业知识。采用程序控制的自动化测试,操作简单,测试快捷迅速,单板的测试时间一般在几秒至几十秒。意义在线测试通常是生产中[敏感词]道测试工序,能及时反应生产制造状况,利于工艺改进和提升。ICT在线测试仪测试过的故障板,因故障定位准,维修方便,可大幅提高生产效率和减少维修成本。


在线型ict检测机因其测试项目具体,是现代化大生产品质保证的重要测试手段之一。 ICT测试理论做一些简单介绍1基本测试方法1.1模拟器件测试利用运算放大器进行测试。

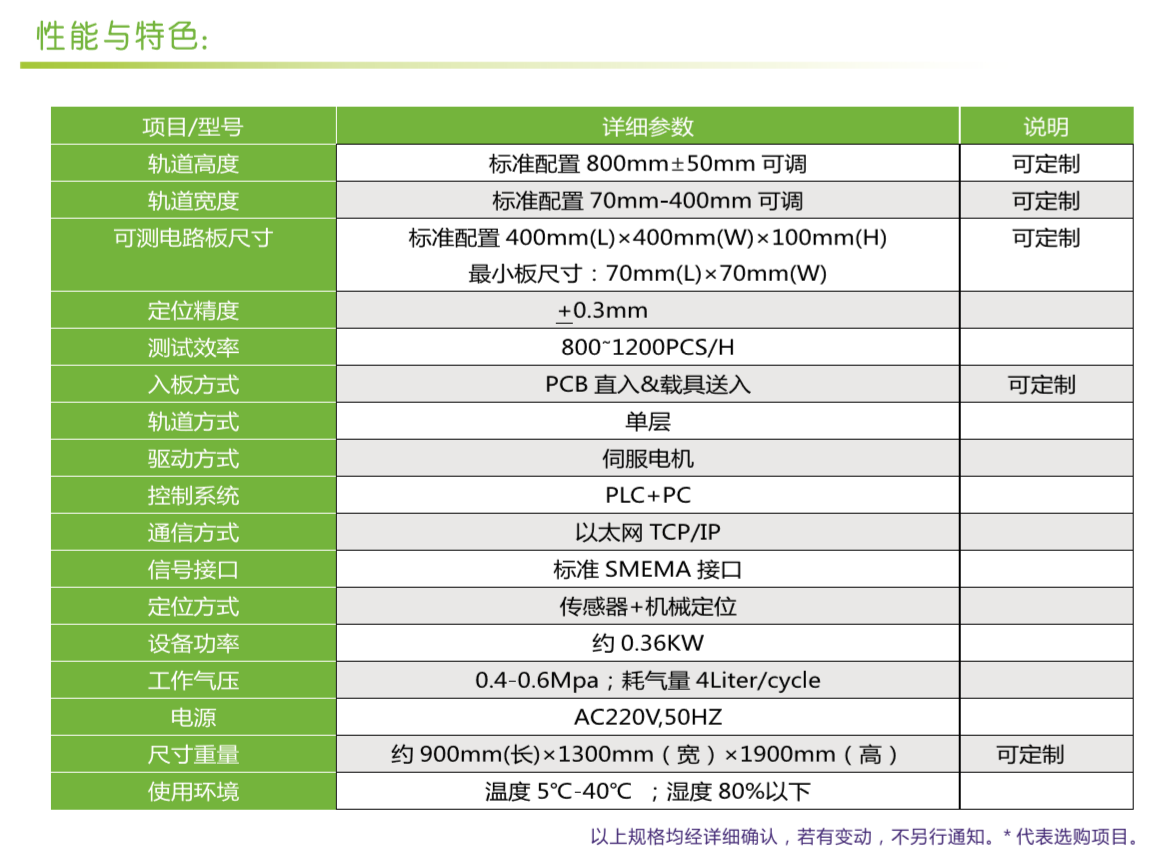

在线型ict检测机性能与特色

无人值守,节省人工:采用轨道对接方式与前段工序智能连接,无需人工取放板

[敏感词]定位,安全防护:采用PCBA直接流入或托盘载λ[敏感词]定位,智能防护,防压板

高兼容性,扩展灵活:治具机构统一,不同机型只需更换探针板。轨道灵活对接前后段工序

改造方便,成本低廉:可对客户现有离线式CT改造升级,有效利用设备资源,降低投入成本

高稳定性,操作简单:机械结构科学合理,智能定位及信号对接,程序存储及调用简单

智能读写,不良品缓存:自动读写条码、二维码功能,不良品缓存或回流
