- PRODUCTS CENTER -●采用进口INGUN、QA、ECT等优质测试针,进口亚克力、电木、玻纤板、INGUN板、FR4等防静电材料 ●直接GERBER文件处理,生成钻孔文件,采用高精度CNC钻孔,保证精度 ●测试程式自动生成,避免人工输入出错的可能 ●双面治具采用轴承定位,误差小,测试稳定性好,直通率高,误判低 ●可安装HP TestJet感应片

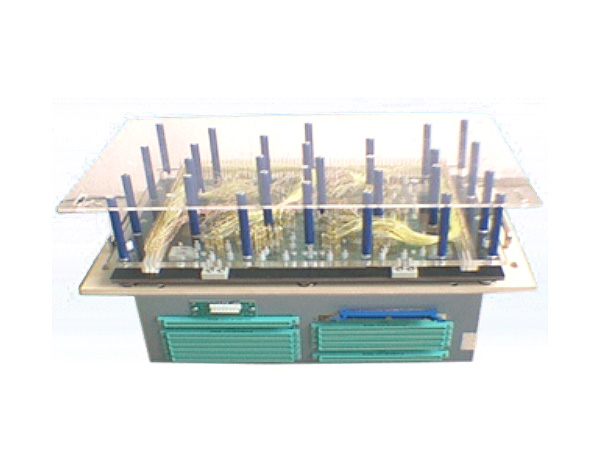

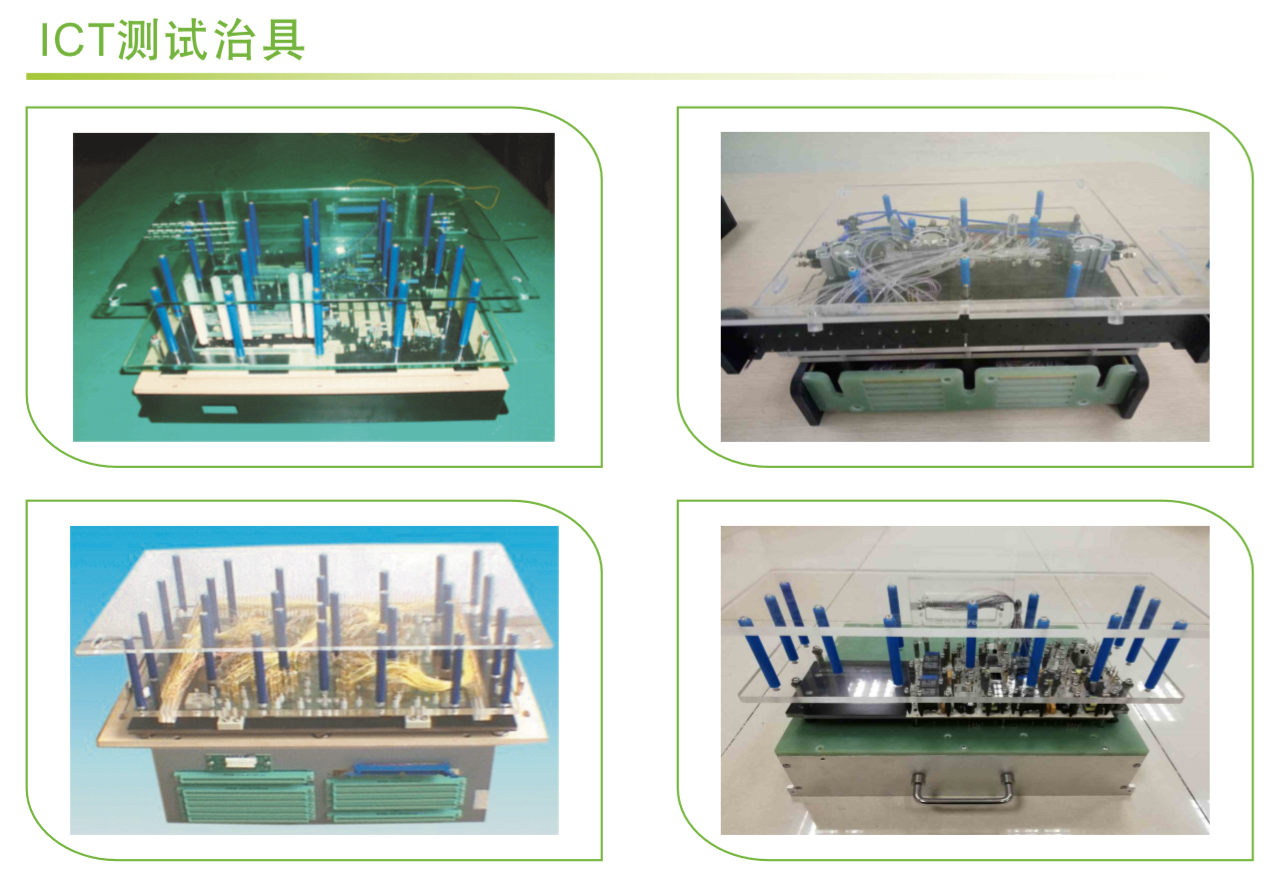

ICT测试治具产品特点:
采用进口NGUN、QA、ECT等优质测试针,进口亚克力、电木、玻纤板、 INGUN板、FR4等防静电材料
●直接 GERBER文件处理,生成钻孔文件,采用高精度CNC钻孔,保证精度
●测试程式自动生成,避免人工输入出错的可能
●双面治具采用轴承定位,误差小,测试稳定性好,直通率高,误判低
●可安装 HP Teste感应片
电容极性测试,开关探针测试排插有无插反、漏插
适用机型
●适用于本公司各型号CT设备,同时程序兼容业界同行绝大多数品牌设备
ICT测试治具资料要求:
◆OK实物板1PcS、PCB空板1PCS、 Gerber或CAD文件、BOM表
CT测试 PCB LAYOUT配合事项
◆每一铜箔不论形状如,至少需要一个可测试点
◆测试点位置考虑顺序
1)测试PAD,[敏感词]吃锡2)DIP元件脚3)0603以上贴片件SMD
◆测试点直径
1)1m/m以上,以一般控针可达到测试效果,1m/m以下,则须用较精密探针。
2)两被测点或被测点与预钻孔之中心距不得小于1.27mm,以大于25mm为佳。
3)被测点应离其附近零件至少2mm,如为高于5mm零件,则应至少间距3mm。
4)被测点应平均分布于PCB表面,避免局部密度过高。
5)测试点尽量分布在PCB同一面,双面植针影响测试稳定性。
